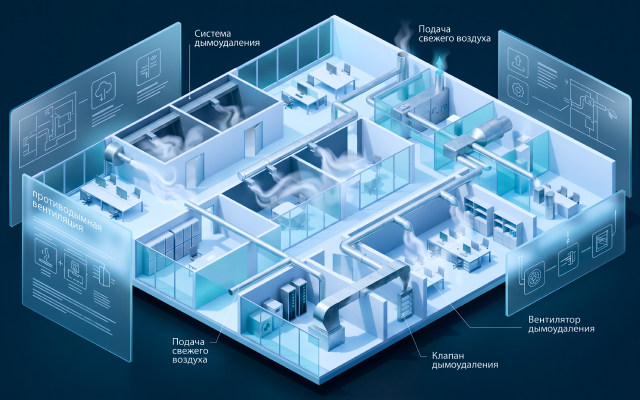

Противодымная вентиляция — это система, которую нельзя проектировать в отрыве от других элементов пожарной безопасности и инженерного оснащения здания. На уровне технического состава она включает вентиляторы, клапаны, шахты, воздуховоды и автоматику управления. Однако ее эффективность определяется не только набором компонентов, а тем, насколько корректно она встроена в общий сценарий безопасности здания.

Ее задача — ограничить распространение дыма и продуктов горения, сохранить условия для эвакуации людей и обеспечить доступ пожарных подразделений. Поэтому вопрос интеграции здесь принципиален: важно заранее определить, что, когда и в какой последовательности должно сработать при пожаре.

Почему противодымную вентиляцию нельзя проектировать изолированно

При пожаре в здании одновременно запускается несколько процессов. Пожарная сигнализация фиксирует событие, система оповещения сообщает людям о необходимости эвакуации, СКУД (система контроля и управления доступом) должна обеспечить свободный выход, лифты переходят в предусмотренный режим, часть приточно-вытяжных установок отключается, противопожарные клапаны меняют положение, а дымоудаление и подпор воздуха начинают работать по заданному сценарию.

Если эти действия не связаны между собой, возникает риск конфликтов. Например, дымоудаление включилось, но штатный воздухообмен продолжает работать в прежнем режиме и влияет на движение дыма.

Нормативная основа: что важно учитывать

Требования к противодымной защите закреплены в федеральном законодательстве и профильных сводах правил. В частности, статья 85 Федерального закона №123-ФЗ указывает, что приточно-вытяжная противодымная вентиляция должна иметь автоматический и дистанционный ручной привод исполнительных механизмов, а ее необходимость и последовательность включения определяются с учетом функционального назначения, объемно-планировочных и конструктивных решений здания.

Профильный документ для отопления, вентиляции, кондиционирования и противодымной вентиляции — СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности»; в актуальной карточке документа указаны изменения, включая изменение №3, утвержденное приказом МЧС России от 27.03.2025 №251.

Отдельно важно учитывать СП 484.1311500.2020 по пожарной сигнализации и автоматизации противопожарной защиты. В нем закреплено, что алгоритм работы пожарной автоматики, включая взаимосвязи пожарной сигнализации, противопожарной защиты, инженерных систем и порядок их срабатывания, должен определяться при проектировании в объеме, достаточном для пусконаладки, настройки и последующих испытаний.

С чего начинается интеграция

Первый шаг — определить, какие зоны должны управляться независимо. Для противодымной вентиляции это особенно важно: дымоудаление и подпор воздуха должны работать там, где они действительно нужны, а не запускаться хаотично по всему зданию.

На этом этапе анализируются:

• пожарные отсеки и дымовые зоны;

• пути эвакуации;

• лестничные клетки, лифтовые холлы, коридоры, атриумы, подземные уровни;

• помещения с повышенными рисками;

• расположение клапанов, шахт, вентиляторов и воздуховодов;

• сценарии распространения дыма;

• связь с общеобменной вентиляцией и другими техническими разделами.

В СП 484 зона противодымной вентиляции определяется как часть здания или объекта, где подпор воздуха или удаление продуктов горения осуществляется независимо от других частей.

Связь с пожарной сигнализацией

Пожарная сигнализация запускает сценарии противопожарной защиты, поэтому противодымная вентиляция должна получать точную информацию о том, где произошло событие и какая зона должна быть активирована.

Для этого важно корректно разделить здание на зоны контроля, правильно разместить извещатели и заранее настроить алгоритмы управления. Если сигнал невозможно однозначно связать с нужной зоной, дымоудаление может включиться не там, где требуется, или не в полном объеме.

Связь с общеобменной вентиляцией

Решения по дымоудалению и подпору воздуха должны быть согласованы с работой общеобменных приточно-вытяжных установок. При пожаре штатный воздухообмен не должен способствовать распространению дыма, мешать дымоудалению или создавать нежелательные перепады давления. В зависимости от сценария часть установок отключается, противопожарные клапаны закрываются или открываются, а отдельные элементы переходят в заданный режим.

СП 484 отдельно указывает, что автоматизация противодымной вентиляции должна учитывать совместную работу с общеобменной вентиляцией, местными отсосами, воздушным отоплением и кондиционированием, а также требования к управлению противопожарными клапанами.

Связь с СОУЭ, СКУД и эвакуацией

Противодымная вентиляция напрямую влияет на безопасность эвакуации: дымоудаление и подпор воздуха помогают сохранить более безопасные условия на путях выхода. Но для этого они должны работать вместе с СОУЭ (система оповещения и управления эвакуацией людей при пожаре) и СКУД (система контроля и управления доступом).

При пожаре важно заранее предусмотреть запуск нужного сценария оповещения, разблокировку эвакуационных выходов, корректную работу турникетов и дверей, а также понятную логику действий для персонала и дежурных служб.

Диспетчеризация и контроль состояния

Противодымную вентиляцию важно не только запустить, но и контролировать. Служба эксплуатации и пожарный пост должны видеть, какой сигнал поступил, какая зона активирована, какие клапаны открылись или закрылись, запустились ли вентиляторы и есть ли аварийные сообщения.

Контроль положения клапанов, состояния вентиляторов, питания, линий связи и исполнительных механизмов помогает понять, выполняется ли сценарий.

Электроснабжение и отказоустойчивость

Противодымная вентиляция должна сохранять работоспособность в условиях пожара. При интеграции необходимо учитывать надежность электропитания, трассировку кабелей, защиту линий управления, резервирование и возможность ручного пуска. Нужно заранее понимать, как все будет работать при отказе отдельного элемента или потере связи.

Требование к автоматическому и дистанционному ручному приводу исполнительных механизмов противодымной вентиляции закреплено в статье 85 Федерального закона №123-ФЗ.

Что должно быть отражено в проектной логике

Чтобы решения по дымоудалению были действительно интегрированы в общую безопасность здания, в проектной документации важно зафиксировать:

• какие зоны противодымной защиты выделены;

• от каких сигналов запускается каждая зона;

• какие вентиляторы включаются;

• какие клапаны открываются и закрываются;

• как работает подпор воздуха;

• что происходит с лифтами, СКУД, СОУЭ и аварийным освещением;

• какие сигналы выводятся на пожарный пост или диспетчеризацию;

• какие режимы предусмотрены для автоматического, дистанционного и ручного управления;

• как проверяется корректность работы при пусконаладке.

Заключение

Противодымная вентиляция эффективна только, когда она встроена в общую логику безопасности здания. Она должна работать вместе с пожарной сигнализацией, СОУЭ, СКУД, общеобменной вентиляцией, электроснабжением, диспетчеризацией и эксплуатационными регламентами.

Если сценарий продуман заранее, проверен на стадии пусконаладки и понятен службе эксплуатации, противодымная защита становится реальным инструментом защиты людей и объекта.

АЛЬФА-ЭНЕРГО подходит к таким проектам системно. Мы анализируем планировку и режим эксплуатации здания, определяем зоны защиты, прорабатываем сценарии срабатывания, согласуем работу противодымной вентиляции со смежными разделами, учитываем доступ для обслуживания и требования дальнейшей эксплуатации. Такой подход позволяет создать управляемую систему безопасности, где каждый элемент срабатывает в нужный момент, в нужной зоне и в правильной последовательности.
